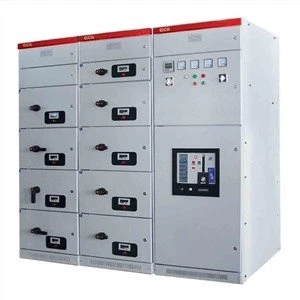

Lågspänning LV-ställverk

GCS-enheter är lämpliga för kraftdistributionssystem i kraftverk, petroleum, kemi, metallurgi, textil, höghus och andra industrier.

Grundläggande parametrar

Märkspänning för huvudkretsen (v)			Korsflöde 380(400),(660)
Hjälpkretsens märkspänning (v)			Korsflöde 220 380(400)	Rakflöde 110/220
Nominell frekvens (HZ)			50(60)
Nominell isolationsspänning (v)			660(1000)
Märkström (V)	Nivån o buss		Mindre än eller lika med 400
	Vertikal buss (MCC)		1000
Samlingsskena klassad för korttidsmotståndsström (KA/1s)			50.80
Samlingsskenas klassade toppmotståndsström (KA/0.1s)			105 , 176
Strömfrekvenstestspänning (V/1min)		Huvudkretsen	2500
		Hjälpkrets	1760
Bussbar		Tre-fas fyra-trådsystem	A,B,C,PEN
		Tre-fas fem-trådsystem	A, B, C, PE, N
skyddsklass			IP30, IP40

Huvudstruktur

1. Huvudramen är gjord av 8MF-typ stål med öppen sektion. De två sidorna av sektionsstålet har installationshål med moduler på 20 mm och 100 mm och 9,2 mm i mitten, så den interna installationen är flexibel och bekväm.

2. Huvudramen är utformad i två former, den helt monterade strukturen och den partiella (sidoram och balk) svetsade strukturen för användarna att välja.

3. Varje funktionellt rum i enheten är isolerat från varandra, och dess fack är indelade i funktionsenhetsrum, samlingsskenarum och kabelrum. Funktionerna för varje kammare är relativt oberoende.
