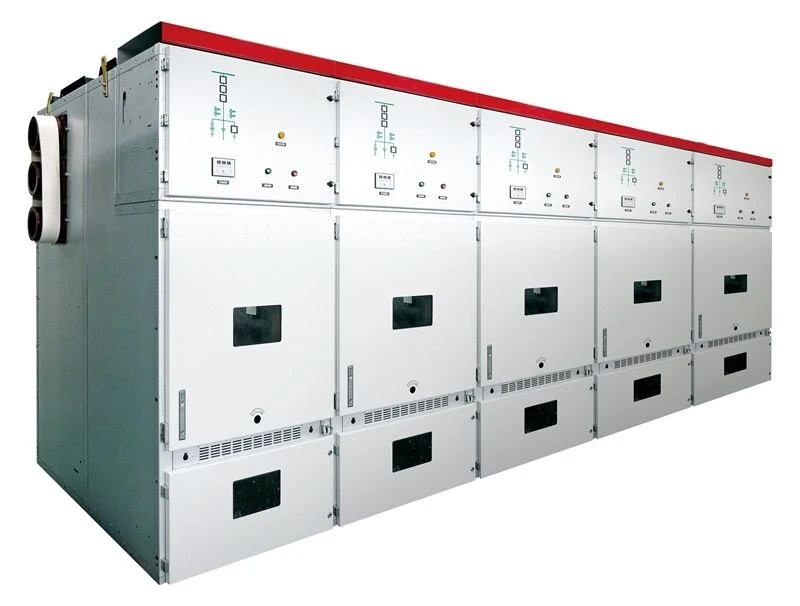

KYN61 HV Ställverk Jordkopplingsskåp

KYN61-40.5 flyttbara AC metallklädda ställverk gäller för 40,5kV, 3-fas, AC och 50/60Hz elkraftnätverk för att ta emot och distribuera kraftenergi och även för styrning, övervakning och skydd av joner. Det är tillämpligt i allmänna kraftsystem och tillfällen med frekvent drift. Produkten överensstämmer med GB3906: 3~35kV AC Metal Enclosed Switchgear, IEC60694 & GB/T11022: De vanliga tekniska klausulerna i HV Switchgear and controlgear Standard, DL/T404-1997: Beställning Teknisk term för inomhus AC HV Switchgear och IEC 62271-200 1~52kV AC metallkapslade ställverk och manöverdon standard.

Skicka förfrågan

Beskrivning

KYN61 HV ställverk jordkopplingsskåp

KYN61 bepansrad avtagbar AC metallomsluten brytarutrustning (nedan kallad "ställverk"). Den är tillämplig på trefas AC 50 Hz, 35 - 40kV kraftsystem, den används för att ta emot och distribuera elektrisk energi och styra, skydda och övervaka kretsen.

Servicevillkor

◎ Omgivande lufttemperatur: -15 grad 〜 plus 40 grader ;

◎ Relativ luftfuktighet: Dagsmedelvärde Mindre än eller lika med 95 procent, och dagligt medelvärde för vattenångtryck < 2,2 kPa;

Månadsmedelvärde Mindre än eller lika med 90 procent och månadsmedelvärde för vattenångtryck < 1,8 kPa;

◎ Höjd: ^ 1000m;

◎ Seismisk intensitet: Högst 8 grader

◎ Omgivande luft bör vara fri från föroreningar av frätande eller brandfarlig gas eller ånga;

◎ Inga uppenbara vibrationer;

Modell	KYN61-40.5
Märkspänning	40.5
Frekvens	50HZ
Märkström	1250A/1600A/2000A
IP-betyg	IP3X
Omgivningstemperatur	-10 C~ plus 40 C
Tillbehör	Specifikation
Underhållsinstruktion	Måste rengöras och ställas på en torr plats

Huvudelektriska parametrar

Nej.	Föremål			Enhet	Parametrar
1	Märkspänning			KV	40.5
2	Betygsatt frekvens			Hz	50
3	Huvudskenans märkström			A	1250,1600,1200
4	Grensamlingsskenas märkström			A	630/1250/ 1600
5	Nominell isoleringsnivå	Strömfrekvens tål spänning på 1 min (effektivt värde)	Fas-fas, Fas-jord	KV	95
		Strömfrekvens tål spänning på 1 min (effektivt värde)	Primär isoleringsfraktur	KV	115
		Blixtimpuls tål spänning (Toppvärde)	Fas-fas, Fas-jord	KV	185
		Blixtimpuls tål spänning (Toppvärde)	Primär isoleringsfraktur	KV	215
		Strömfrekvensen motstår spänningen för hjälpstyrkretsen		V	2000
6	Nominell kortslutningsbrytström			KA	25/31.5
7	Nominell kortslutningsstängningsström (toppvärde)			KA	63/80
8	Nominell korttidsmotståndsström (4S)			KA	25/31.5
9	Nominell toppmotståndsström			KA	63/80
10	Märkspänning för hjälpstyrkretsen			V	-110,-220,~220
11	Skyddsgrad				Kapsling IP4X, IP2X När dörren till strömbrytaren öppnas
12	Konturstorlek (bredd * djup * höjd)			mm	1400(1200)2800(2600)2600(*inkluderar ett internt digitalt SF6-handkärraschema)
13	vikt			kg	~2300
