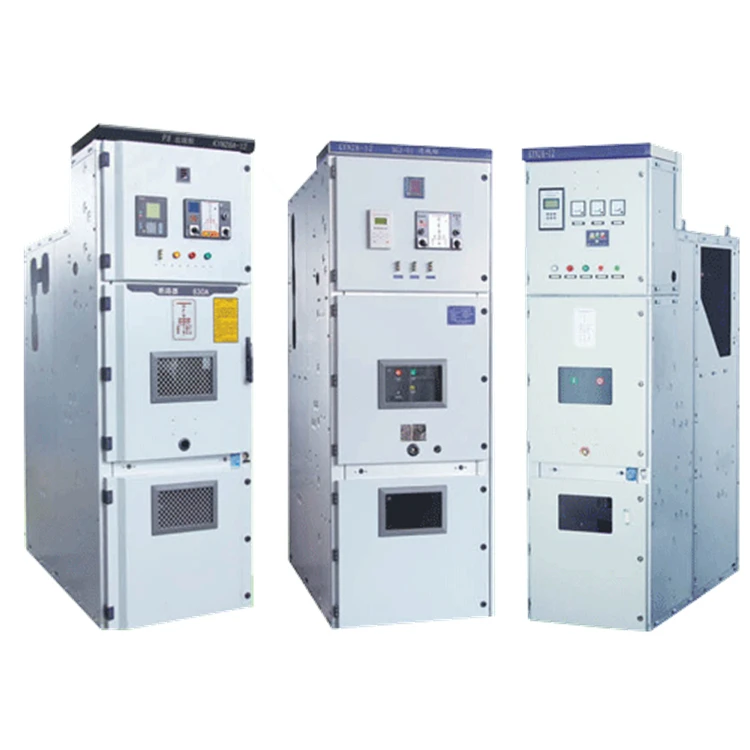

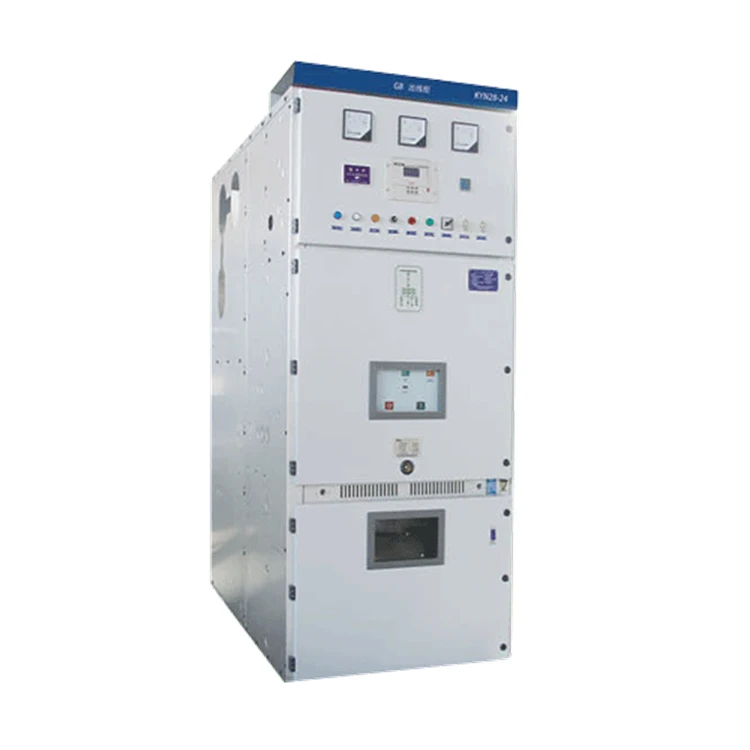

24kv högspännings ställverkspanel

Beskrivning

Högspänningsomkopplaren används för att ta emot och distribuera trefas AC 50Hz-effekt med en märkspänning på 24 kV och kan ge kretsstyrning och skydd. Den kan installeras med olika mikroprocessorbaserade reläskyddsenheter för att realisera intelligent styrning och integrera funktionerna fjärrkontroll, telemetri, fjärrsignalering och fjärrjustering. Ställverken kan konfigureras med olika typer av vakuumbrytare eller vakuumkontaktorer.

Villkor för användning

1. Omgivningstemperatur: temperatur 40 ° C, temperatur -15 "C.

2. Relativ luftfuktighet: Det dagliga genomsnittet är inte mer än 95%, det dagliga genomsnittliga vattenångtrycket är inte mer än 2,2 kPa, det månatliga genomsnittet är inte mer än 90% och det månatliga genomsnittliga vattenångtrycket är inte mer än 1,8 kPa.

3. Höjd: ≤ 2000m.

4. Jordbävningsintensitet: högst 8 grader.

5. Den omgivande luften bör inte förorenas avsevärt av frätande eller brännbar gas, vattenånga etc.

6. Inga frekventa våldsamma vibrationsplatser.

7. När den används under de normala miljöförhållanden som anges i GB3906 ska den förhandlas fram av användaren och tillverkaren.

Tekniska parametrar

Sak		Enhet	Parameter
Nominella spänningar (V)		Kv	12	24
Nominell isoleringsspänning	effektfrekvens tål spänning	Kv	42	65
	Nominell impuls tål spänning	Kv	75	125
Nominell frekvens		Hz	50
Nominell ström		A	630, 1250, 1600, 2000, 2500, 3150
4s korttid tål ström		Ka	25, 31.5.40 ,50
Topp tål ström		Kv	63,80, 100,125
Grad av skydd			Extern IP4X, intern IP2X
