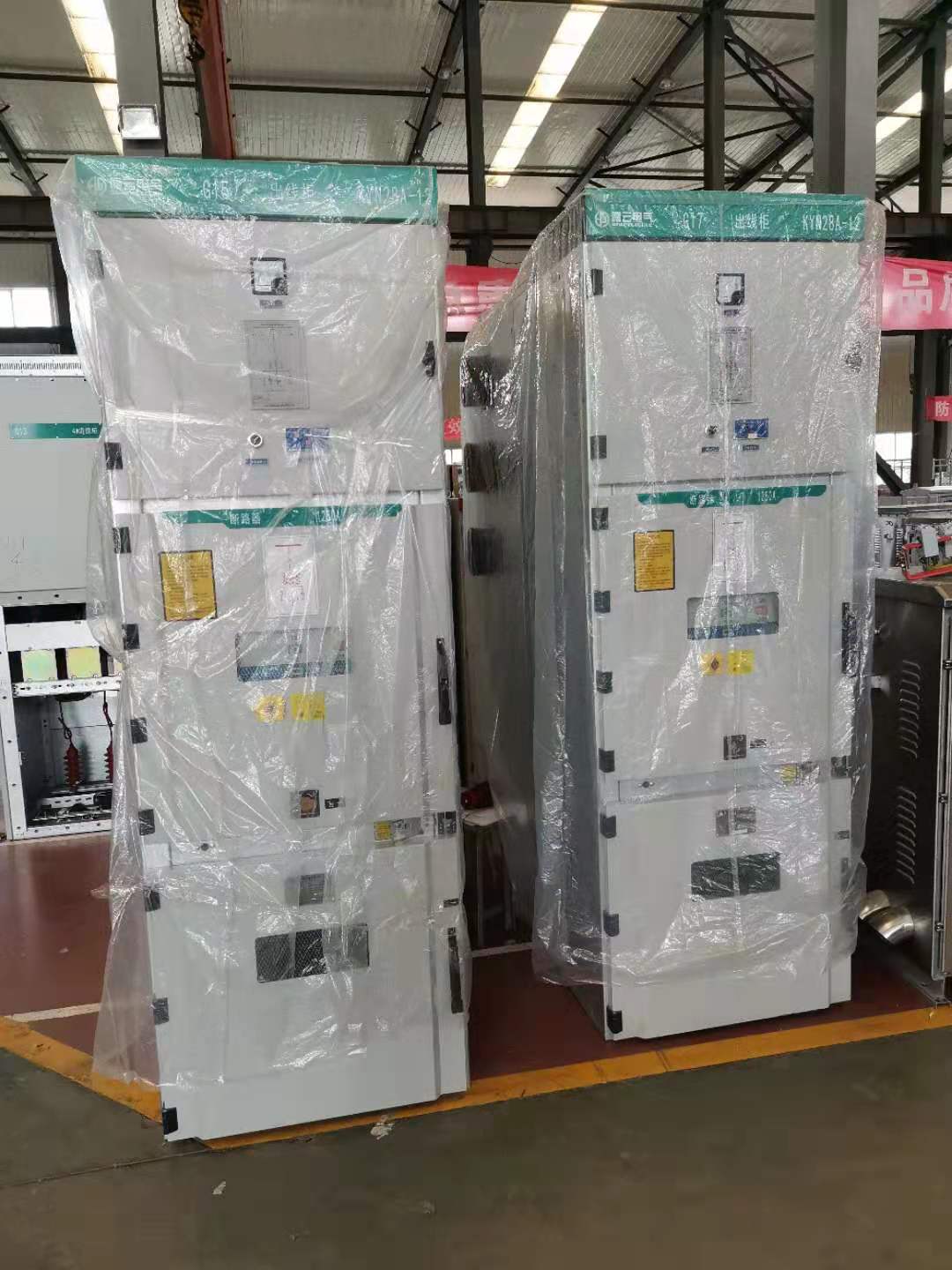

11KV KYN28-12 bepansrat mellanmonterat metallslutet ställverk

11KV KYN28-12 bepansrat mellanmonterat metallslutet ställverk



1, Material av högspänningsställverksskåpkropp

1. Kallvalsad stålplåt eller vinkelstål (används för svetsskåp);

2. Aluminium zinkbelagd stålplåt eller galvaniserad stålplåt (används för montering av skåp)

3. Rostfri stålplåt (ej magnetisk)

4. Aluminiumplåt (ej magnetisk)

2, Funktionella enheter av högspänningsställverk:

1. Huvudsamlarrum (vanligtvis anordnat i två strukturer: "stift" eller "1")

2. Strömbrytarrum

3. Kabelrum

4. Stafett och instrumentrum

5. Skåp överst litet samlingsskena rum

6. Sekundärt uttagsfack

3, Ställverkets funktioner

Ställverket har funktioner som luftledningar in- och utgående ledningar, kabel in- och utgående ledningar samt skenanslutning.

4, Sammansättning av ställverk

Ställverket ska uppfylla de relevanta kraven i GB3906-1991 "3-35 kV AC Metal Enclosed Switchgear"-standarden, bestående av två delar: skåpkroppen och strömbrytaren. Skåpet består av ett skal, elektriska komponenter (inklusive isoleringsdelar), olika mekanismer, sekundära terminaler och ledningar.

5, Klassificering

Enligt installationsmetoden för effektbrytare

Enligt installationsmetoden för strömbrytare är de uppdelade i rörliga (handkärra) och fasta typer

1. Mobil eller handkärra (representerad av Y): indikerar att de elektriska huvudkomponenterna inuti skåpet (som strömbrytare) är installerade på en utdragbar handkärra. På grund av den goda utbytbarheten av handvagnsskåp kan det avsevärt förbättra tillförlitligheten hos strömförsörjningen. Vanliga typer av handkärra inkluderar isoleringshandkärra, mätarhandkärra, strömbrytarhandkärra, PT-handkärra, kondensatorhandkärra och begagnad variabel handkärra.

2. Fast typ (representerad av G): indikerar att alla elektriska komponenter inuti skåpet (som strömbrytare eller lastbrytare) är installerade i en fast typ, och fasta kopplingsskåp är relativt enkla och ekonomiska.

Efter installationsplats

Uppdelad i inomhus och utomhus efter installationsplats

(1) För inomhusbruk (representeras av N): indikerar att den endast kan installeras och användas inomhus;

(2) För utomhusbruk (anges med W): indikerar att den kan installeras och användas utomhus.

6, Enligt skåpets struktur

Enligt skåpsstrukturen kan den delas in i fyra kategorier: metallkapslade pansarställverk, metallslutna intervallställverk, metallslutna boxställverk och öppna ställverk

(1) Huvudkomponenterna i metallkapslade pansarställverk (representerade av bokstaven K), såsom strömbrytare, transformatorer, samlingsskenor, etc., är respektive installerade i jordade metallväggar åtskilda av metallslutna ställverk.

(2) Ställverk med inneslutet metallutrymme (representerat av bokstaven J) liknar bepansrade metallslutna ställverk genom att dess huvudsakliga elektriska komponenter också är installerade i separata fack, men har en eller flera icke-metalliska skiljeväggar som uppfyller en viss skyddsnivå .

(3) Ställverk av metallsluten boxtyp (representerat av bokstaven X) Ställverkskapslingen är ett ställverk med inneslutet metall.

(4) Ställverk av öppen typ, utan krav på skyddsnivå, med vissa delar av höljet som är öppet ställverk.

7, Fem förebyggande åtgärder för högspänningsställverk

1. Efter att vakuumbrytarens bil inuti högspänningsställverket har stängts i testläget, kan bilströmbrytaren inte gå in i arbetsläget. (Förhindra att lasten stängs)

2. När jordningsbrytaren inuti högspänningsställverket är i stängt läge kan bilströmbrytaren inte stängas. (Förhindra stängning med jordledning)

3. När vakuumbrytaren inuti högspänningsställverket är stängd, låses bakdörren på panelen och skåpet med en mekanisk anordning på jordningskniven. (För att förhindra oavsiktlig inträde i strömförande fack)

4. Vakuumbrytaren inuti högspänningsställverket är stängd under drift, och jordningsbrytaren kan inte sättas i drift. (Förhindra spänningsförande hängning av jordledningar)

5. Vakuumbrytaren inuti högspänningsställverket kan inte lämna strömbrytarens arbetsläge när den arbetar och stänger. (För att förhindra belastade knivbromsar)

Servicevillkor

◎ Omgivande lufttemperatur: -15 grader ~ plus 40 grader ;

◎ Relativ luftfuktighet: Dagsmedelvärde 95 procent, och dagligt genomsnitt av vattenångtryck < 2,2 kPa;

◎ Månadsmedelvärde «90 procent , och månatlig medelvärde för vattenångtryck < 1,8 kPa;

© Höjd: ^1000m;

◎ Seismisk intensitet: inte över Ms8.

◎ Omgivande luft bör vara fri från föroreningar av frätande eller brandfarlig gas eller ånga;

◎ Inga uppenbara vibrationer;

Huvudsakliga tekniska parametrar
Märkspänning	.....................................	kV	3.6,7.2,12
Betygsatt frekvens	.....................................	Hz	50
Märkström för effektbrytare	.....................................	A	630/4000
Märkström för ställverk	.....................................	A	630/4000
Nominell korttidsmotståndsström (4S)	.....................................	kA	20,25,31.5,40
Nominell toppmotståndsström (topp)	.....................................	kA	50,63,80,100
Nominell kortslutningsbrytström	.....................................	kA	20,25,31.5,40
Nominell isolationsnivå 1 min effektfrekvens tål spänning	Pol-till-pol, pol-till-jord	kV	24,32,42
	Mellan öppna kontakter	kV	24,32,48
Blixtimpuls tål spänning (topp)	Pol-till-pol, pol-till-jord	kV	40,60,75
	Mellan öppna kontakter	kV	46,70,85
Skalet är IP4X, och det är IP2X när fackdörren och strömbrytarkammarens dörr öppnas

Funktioner

1: STRIGT skyddssteg för att säkerställa personlig säkerhet

2: Kabelrummet kan installeras så många som 9 enkelledare

3: Drift- och testpositioner kommer att fastställas för handkärran, och båda positionerna är utrustade med säker och pålitlig positioneringsanordning och displayanordning

4: Kapslingen är helt sammansatt av aluminiserad och galvaniserad stålplåt, som bearbetas och böjs med verktygsmaskin och sedan bultas.

5: Den har hög mekanisk styrka och dess snygghet och skönhet säkerställs.

6: Växeldörren är sprayad med plast, har även stark kapacitet för slagtålighet och korrosionsskydd.

7: Den primära omkopplaren kan vara försedd med VD4 vakuumbrytare och C3-serien av fast typ av lastbrytare från ABB, olika inhemska vakuumbrytare (såsom VS1, VH1, VK, ZN28) kan också tillhandahållas i stället för samma utländska Produkter.

8: Ytterdörren är installerad med ett observationsfönster för att kontrollera drifttillståndet för komponenterna i rummet

















F5: Är OEM/ODM tillgängligt?

A: Ja, det är det! Våra produkter kan anpassas. Vi har design- och ingenjörsteam, vi kan anpassa produkter enligt kundernas ritningar eller krav.

F6: Du är tillverkare eller handelsföretag?
S: Vi är fabrik, som en 100 procent professionell tillverkare med 20 års tillverkarerfarenhet, kan vi producera produkter enligt kundernas krav och vi kan också kontrollera kvaliteten på produkterna 100 procent.

F7: Kan priset förhandlas?

A: Ja, priset är förhandlingsbart. Det kan ändras enligt din kvantitet eller förpackning

F8: Vad sägs om inspektion?

A: Vi har hela inspektionssystemet från råmaterial till slutprodukter, inklusive temperaturstegringstest, saltsprutningstestledningstyptest, mekanisk livslängdstest.

F9: Vad är betalningsvillkor?

A: TT, Paypal, Western Union, Alibaba handelsförsäkring och L/C är acceptabelt. 30 procent T/T i förväg, 70 procent saldo före leverans.

F10: Vilken tjänst erbjuder företaget?

S: Vi har det professionella ingenjörsteamet som kan designa och utveckla formen för att komma fram till olika kundkrav.

Vi har också säljteamet för att erbjuda bra service från förköp till efterförsäljning.

Denna produkt är vanligtvis skräddarsydd.
Vi är en tillverkare och har en professionell teknisk avdelning som kan designa och tillhandahålla lösningar efter kundens behov.
Kontakta vår säljare för att få designritningar



Här är våra kundexempel för din referens

Zimbabwes kunder

7.1	Tekniskt garantischema: ringhuvudenheter
Artikel	Beskrivning	Enhet	Krav	Garanterat värde
1.0	Typ /modell	-	stat	RMU
2.0	Isolerande medium	-	Vakuum /SF6	SF6
2.1	Avbrytande medium		Vakuum /SF6	SF6
2.2	Transformatorskydd (säkring/brytare)		strömbrytare	strömbrytare
3.0	Applikationsstandard	-	IEC och BS	IEC
4.1	Nominell spänning	kV	11	11
4.2	Maximal spänning	kV	12	12
4.3	Betygsatt frekvens	Hz	50	50
4.4	Strömfrekvens med och spänning	kV	28	28
4.5	Impuls tål spänning	KVp	95	95
5.0	Märkströmsskenor	A	630	630
5.1	Märkströmkabel (switch)	A	630	630
5.2	Märkström (T-OFF)	A	125	125
5.3	Märkström för effektbrytare	A	125	125
6.0	Brytkapacitet
6.1	Sluten slinga (kabelbrytare)	A	630	630
6.4	Kortslutningsbrytström	kA	20	20
6.5	Bedömd tillverkningskapacitet	kA	50	50
6.6	Bedömd Kort tid aktuell 3 sek	kA	20	20
7.0	Mått			CTC	CCTC
	Höjd	mm		1950	1950
	Bredd	mm		1170	1545
	Djup	mm		750	750
8	Tillverkas RMU på licens, ange i så fall företagets namn			HENAN FENGYUAN POWER TECHNOLOGY CO., LTD.



OM BEHÖVER MER DETALJER, VÄNLIGEN KONTAKTA OSS
