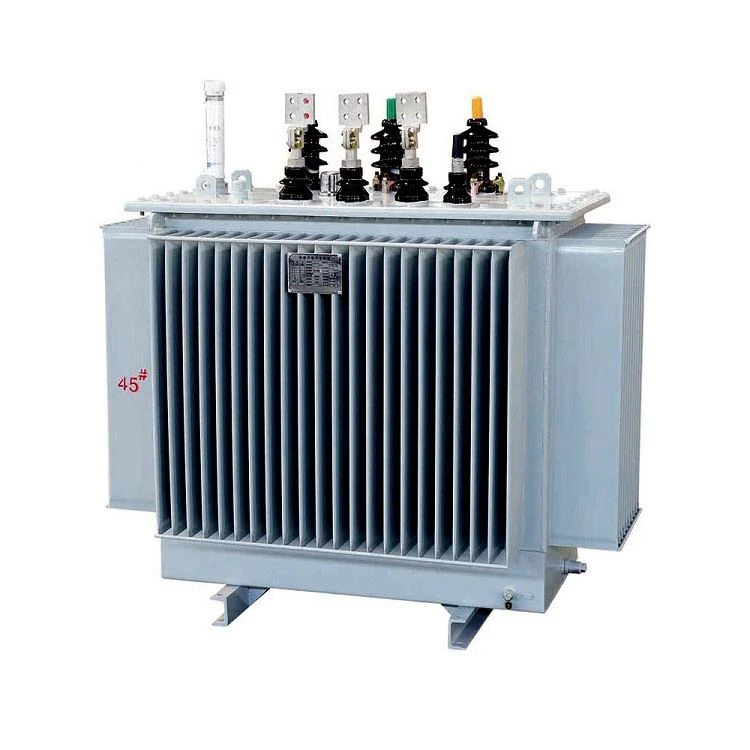

Trefas oljefylld transformator
Oljedämpad transformator är en ny högpresterande transformator med en mer rimlig struktur och bättre prestanda. Stabil prestanda, låg förlust och lågt ljud. Oljedämpade transformatorer är mestadels lämpliga för transformering av elnät i stads- och landsbygds-, industri- och gruvföretag. Lämplig för kombinerade transformatorer och förinstallerade transformatorstationer.
Beskrivning
Den trefasiga oljefyllda transformatorn antar en ny typ av isoleringsstruktur med starkt kortslutningsmotstånd. Järnkärnan är tillverkad av högkvalitativt kallvalsat kiselstålplåt. Högspänningslindningsgruppen består av högkvalitativ syrefri koppartråd och antar en trumstruktur med flera lager. Alla fästelement är speciellt behandlade för att förhindra att de lossnar.
Tekniska parametrar:
Klassad kapacitet | Spänningskombination | Slingrande anslutningsklass | Förlust utan belastning (W) | Lastförlust (W) | Kortslutningsimpedans (%) | Ström utan belastning (A) | ||
Högspänning (kV) | Knackningsområde för högspänning (%) | Lågspänning (kV) | ||||||
30 | 6 6.3 6.6 10 10.5 11 | ±5 ±2×2.5 | 0.4 | Dyn11 | 100 | 630 | 4.0 | 1.8 |
50 | 130 | 910 | 1.6 | |||||
63 | 150 | 1090 | 1.5 | |||||
80 | 180 | 1310 | 1.5 | |||||
100 | 200 | 1580 | 1.4 | |||||
125 | 240 | 1890 | 1.4 | |||||
160 | 280 | 2310 | 1.3 | |||||
200 | 340 | 2730 | 1.2 | |||||
250 | 400 | 3200 | 1.1 | |||||
315 | 480 | 3830 | 1.1 | |||||
400 | 570 | 4520 | 1.0 | |||||
500 | 680 | 5430 | 1.0 | |||||
630 | 810 | 6200 | 4.5 | 0.9 | ||||
800 | 980 | 7500 | 0.8 | |||||
1000 | 1150 | 10300 | 0.8 | |||||
1250 | 1360 | 12000 | 0.7 | |||||
1600 | 1640 | 14500 | 0.6 | |||||
2000 | 1940 | 18300 | 0.6 | |||||
2500 | 2290 | 21200 | 0.5 | |||||
Normala arbetsförhållanden för oljedämpade transformatorer:
1. Inomhus eller utomhus höjd överstiger inte 1000m
2. Den högsta omgivningstemperaturen +40 ℃ Den högsta dagliga medeltemperaturen +30 ℃
3. Den högsta årliga medeltemperaturen är +20 ℃, den lägsta temperaturen är -25 ℃
4. Enligt användarens krav kan transformatorer som fungerar under speciella förhållanden tillhandahållas.
Produkter detalj
Vår fabrik
Certifikat
Kundbesök
Beställningsmeddelande
1. Klassad kapacitet
2. Hög och låg spänning märkspänning
3. Etikett för anslutningsgrupp
4. Kortslutningsimpedans
5. Knacka på intervall
6. Frekvens
7. Andra särskilda krav.
