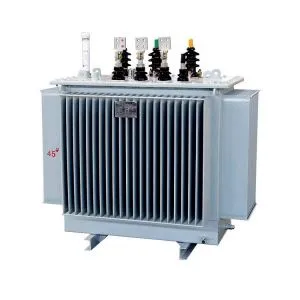

Effektströmtransformator H61 Amorf distributionstransformator

kraftströmtransformator H61 amorf distributionstransformator

Transformatorer för oljedistribution är en av de viktiga utrustningarna i strömförsörjnings- och distributionssystemen för industri- och gruvföretag och civila byggnader. De minskar nätverksspänningen på 10 (6) kV eller 35 kV till 230/400V bussspänningen som används av användare. Denna produkt är lämplig för AC 50 (60) Hz, trefas max märkskylt kapacitet 2500kVA (enfas max märkskylt kapacitet 833kVA, enfas transformator rekommenderas i allmänhet inte), och kan användas inomhus (utomhus). När kapaciteten är 315kVA eller mindre kan den installeras på stolpen. Den omgivande temperaturen är inte högre än 40 grader, inte lägre än -25 grader, den maximala dagliga medeltemperaturen är 30 grader, den maximala årliga medeltemperaturen är 20 grader och den relativa luftfuktigheten är inte mer än 90 % (omgivningstemperaturen temperaturen är 25 grader), höjden får inte överstiga 1000m. Om den inte följer ovanstående användningsvillkor bör lämpliga kvotjusteringar göras i enlighet med relevanta bestämmelser i GB6450-86.

utvecklingshistoria

Transformatorolja är en petroleumbaserad vätska som har potential för förbränning och har miljömässiga nackdelar. Men på grund av den utmärkta prestandan och det låga priset på transformatorolja använder de allra flesta krafttransformatorer fortfarande transformatorolja som isolering och kylmedium.

I slutet av 1800-talet började transformatorer använda transformatorolja som isolering och kylmedium, vilket ledde till uppkomsten av oljedoppade transformatorer. Förutom riklig naturlig lagring och låga priser, har transformatorolja använts i stor utsträckning på grund av dess följande egenskaper.

1) När den används i kombination med fibermaterial är isoleringsprestandan bra, vilket kan minska isoleringsavståndet och minska kostnaderna.

2) Transformatorolja har låg viskositet och god värmeöverföringsprestanda.

3) Det kan effektivt skydda järnkärnan och lindningen från påverkan av fukt i luften.

4) Skydda isoleringspapper och kartong från inverkan av syre, minska åldrandet av isoleringsmaterial och förläng transformatorernas livslängd.

Med undantag för vissa små och medelstora transformatorer och gastransformatorer för speciella ändamål använder de allra flesta stora och medelstora transformatorer fortfarande transformatorolja som kyl- och isoleringsmedium.

Isoleringen av transformatorer impregnerade med transformatorolja har en värmebeständighetsgrad på A och en långtidsdriftstemperatur på 105 grader.

klassificering

Fasdifferentiering

Den kan delas in i trefastransformatorer och enfastransformatorer. I trefasiga kraftsystem används vanligtvis trefastransformatorer. När kapaciteten är för stor och begränsad av transportförhållanden kan tre enfastransformatorer även användas i trefaskraftsystem för att bilda transformatorgrupper.

Vinddifferentiering

Den kan delas in i dubbla lindningstransformatorer och trippellindade transformatorer. Vanligtvis är transformatorer dubbellindade transformatorer, som har två lindningar på järnkärnan, en är den ursprungliga lindningen och den andra är den sekundära lindningen. En trelindningstransformator är en transformator med större kapacitet (över 5600 kVA) som används för att ansluta tre olika spänningsledningar. I speciella fall finns det även Satons transformatorer som använder fler lindningar.

Strukturell klassificering

Den kan delas in i transformatorer av kärntyp och transformatorer av skaltyp. Om lindningen är lindad runt järnkärnan är det en järnkärntransformator; Om järnkärnan är lindad runt lindningens periferi är det en transformator av järnskal. De två är endast något olika i struktur och har ingen väsentlig principiell skillnad. Krafttransformatorer är alla av järnkärna.

Transformatorn består huvudsakligen av en järnkärna, lindning, oljetank, konservator, isolerhylsa, lindningskopplare och gasrelä.

1. Järnkärna

Järnkärnan är den magnetiska kretsdelen av en transformator. Under drift genereras hysteresförlust och virvelströmsförlust för att generera värme. För att minska värmeförlusten och minska volymen och vikten är järnkärnan sammansatt av kallvalsade kornorienterade kiselstålplåtar med en hög magnetisk konduktivitetskoefficient på mindre än 0.35 mm. Enligt arrangemanget av lindningen i järnkärnan finns det två typer: kärntyp och skaltyp.

I transformatorer med stor kapacitet, för att säkerställa att värmen som genereras av förlusten av järnkärnan helt kan transporteras bort av den isolerande oljan under cirkulationen, för att uppnå god kyleffekt, installeras ofta kyloljekanaler i järnkärnan .

2. Lindning

Lindningen och järnkärnan är båda kärnkomponenterna i transformatorn. På grund av motståndet i själva lindningen eller kontaktmotståndet vid lederna är det känt från Joules lag att värme alstras. Därför kan lindningen inte passera en högre ström än märkströmmen under lång tid. Dessutom, när kortslutningsström passerar, kommer en betydande elektromagnetisk kraft att genereras på lindningen och skada transformatorn. Det finns två grundläggande typer av lindningar: koncentriska och överlappande.

Huvudfelen hos transformatorlindningar är kortslutningar och kortslutningar till höljet. Interturn kortslutningar orsakas huvudsakligen av isoleringens åldrande eller mekaniska skador på isoleringen under transformatoröverbelastning och genom kortslutning. När oljenivån inuti transformatorn sjunker, vilket gör att lindningen exponerar oljenivån, kan det också uppstå kortslutningar i varv; Dessutom, när det finns en genomgående kortslutning, på grund av effekten av överström, deformeras lindningen, vilket orsakar mekanisk skada på isoleringen och orsakar också kortslutningar i varv. När det finns en kortslutning mellan svängarna kan strömmen inuti kortslutningslindningen överstiga märkvärdet, men hela lindningsströmmen får inte överstiga märkvärdet. I det här fallet kommer gasskyddet att verka och i svåra fall kommer även differentialskyddet att verka. Orsaken till kortslutning till höljet beror också på åldrande av isoleringen, oljefuktighet, oljenivåfall eller blixtnedslag och överspänning under drift. Dessutom, när en genomgående kortslutning inträffar, kan deformationen av lindningen på grund av överström också orsaka en kortslutning till höljet. När det finns en kortslutning till höljet är det vanligtvis gasskyddsanordningens verkan och jordningsskyddet.

3. Bränsletank

Kroppen (lindning och järnkärna) av en oljenedsänkt transformator är installerad i en tank fylld med transformatorolja, som är svetsad med stålplåtar. Oljetanken för medelstora och små transformatorer består av ett lådskal och ett lådlock. Transformatorkroppen placeras inuti lådans skal, och lådans lock kan öppnas för att lyfta ut kroppen för underhåll.

Klassificering av isolering kyla

Den kan delas in i oljedoppade transformatorer och transformatorer av torr typ. För att förbättra isolerings- och kylförhållandena är järnkärnan och transformatorns lindning nedsänkt tillsammans i oljetanken fylld med transformatorolja. I speciella situationer, såsom gatlyktor och gruvbelysning, används även torra transformatorer.

Oljenedsänkt typ

1. Icke slutna oljedoppade transformatorer: huvudsakligen inklusive S8, S9, S10 och andra serieprodukter, som används ofta i industri- och gruvföretag, jordbruk och civila byggnader.

2. Slutna oljenedsänkta transformatorer: huvudsakligen inklusive S9, S9-M, S10-M och andra serier av produkter, som vanligtvis används på platser med hög oljeförorening och kemiska ämnen inom petroleum- och kemisk industri.

3. Tätade oljenedsänkta transformatorer: huvudsakligen tillgängliga i BS9, S9-, S10-, S11-MR, SH, SH12-M och andra serier av produkter, kan användas för kraftdistribution på olika platser såsom industri- och gruvföretag, jordbruk och civila byggnader.

Dessutom finns det olika specialtransformatorer för specifika ändamål. Till exempel högspänningstransformatorer för provning, transformatorer för elektriska ugnar, transformatorer för svetsning och transformatorer för tyristorkretsar, Spänningstransformatorer och strömtransformatorer för mätinstrument.

Prestandaegenskaper

a. Lågspänningslindningen av oljenedsänkta transformatorer antar i allmänhet en cylindrisk struktur med kopparfolielindning, med undantag för koppartrådar med liten kapacitet; Högspänningslindningen antar en flerlagers cylindrisk struktur, vilket säkerställer en balanserad fördelning av amperevarv, lågt magnetiskt läckage, hög mekanisk hållfasthet och starkt kortslutningsmotstånd.

b. Järnkärnan och lindningen har vardera fäståtgärder, och fästdelarna som höjd- och lågspänningsledningarna på enheten är utrustade med självlåsande antilossningsmuttrar. De antar en icke hängande kärnstruktur och tål transportbulor.

c. Spolen och järnkärnan vakuumtorkas, och transformatoroljan filtreras och injiceras med hjälp av en vakuumprocess för att minimera fukt inuti transformatorn.

d. Oljetanken använder korrugerade plattor, som har andningsfunktion för att kompensera för volymförändringen av olja som orsakas av temperaturförändringar. Därför har denna produkt ingen oljelagringstank, vilket uppenbarligen minskar höjden på transformatorn.

e. På grund av bytet av oljelagringstanken med korrugerade plåtar, isoleras transformatoroljan från utsidan, vilket effektivt förhindrar inträde av syre och vatten, vilket kan leda till en minskning av isoleringsprestanda.

f. Baserat på ovanstående fem prestandapunkter säkerställer den att den oljenedsänkta transformatorn inte kräver oljebyte under normal drift, vilket kraftigt minskar transformatorns underhållskostnad och förlänger dess livslängd.

Viktiga urvalspunkter

Ladda naturen

1) När det finns ett stort antal primära eller sekundära belastningar, är det lämpligt att installera två eller flera transformatorer. När endera transformatorn är frånkopplad kan kapaciteten hos de återstående transformatorerna möta elförbrukningen för primära och sekundära laster. 1, Den sekundära belastningen bör koncentreras så mycket som möjligt och bör inte vara för spridd.

2) När säsongens lastkapacitet är stor bör speciella transformatorer installeras. Till exempel belastningen av luftkonditioneringsapparater och frysar i stora civila byggnader och belastningen av uppvärmning av elvärme.

3) När den koncentrerade belastningen är stor bör speciella transformatorer installeras. Såsom stor värmeutrustning, stora röntgenapparater, ljusbågsugnar m.m.

4) När belysningsbelastningen är stor eller användningen av en delad transformator för kraft och belysning allvarligt påverkar belysningskvaliteten och glödlampans livslängd, kan en dedikerad belysningstransformator installeras. I allmänhet delar kraft och belysning en transformator.

Användningsmiljö

Under normala medelhöga förhållanden kan oljenedsänkta transformatorer eller transformatorer av torr typ väljas, såsom oberoende eller anslutna elektriska transformatorstationer för industri- och gruvföretag, jordbruk och oberoende elektriska transformatorstationer för bostadsområden. Transformatorerna som kan väljas inkluderar S8, S9, S10, SC (B) 9, SC (B) 10, etc.

Temperaturmiljö

① Behåll långsiktig stabilitet vid en temperatur på 220 grader

② Kan tåla kortvarig drift vid en temperatur på 350 grader

③ Upprätthåll stabil prestanda över ett brett område av temperatur och luftfuktighet

④ Vid en temperatur på 250 grader kommer den inte att smälta, flyta eller stödja förbränning

⑤ Inga giftiga eller frätande gaser kommer att släppas ut vid en temperatur på 750 grader

Installationskrav

1. Transformatorns grundspår ska vara horisontellt och oljekonservatorn ska ha en lutning på 1-1,5 %.

2. Transformatorer bör förstärkas.

3. Transformatorns primära och sekundära ledningar bör inte orsaka belastning på bussningen.

Transformatorskalet är ordentligt anslutet till nollpunkten och jordningsanordningen för att bilda en trinity 800KVA (installera gasrelä).

karakteristisk

fördel

1. Transformatorolja har bra isolering och värmeledningsförmåga, medan transformatorolja är billig.

2. Det kan lösa problemet med hög kapacitet värmeavledning och högspänningsisolering i transformatorer.

nackdel

1. Transformatorolja är lättantändlig och kan brinna och explodera när den möter lågor

2. Transformatorolja är skadlig för människors hälsa

3. Transformatorolja måste inspekteras regelbundet

4. Tätningsprestandan hos oljenedsänkta transformatorer är dålig och bör åldras, vilket resulterar i allvarligt oljeläckage på arbetsplatsen, vilket påverkar säker drift av utrustningen och påverkar även miljön

5. Oljenedsänkta transformatorers isoleringsnivå är låg och de är designade och tillverkade enligt klass A-isolering





























F5: Är OEM/ODM tillgängligt?

A: Ja, det är det! Våra produkter kan anpassas. Vi har design- och ingenjörsteam, vi kan anpassa produkter enligt kundernas ritningar eller krav.



F6: Du är tillverkare eller handelsföretag?
S: Vi är fabrik, som en 100% professionell tillverkare med 20 års tillverkarerfarenhet, kan vi producera produkter enligt kundernas krav och vi kan också kontrollera kvaliteten på produkterna 100%.



F7: Kan priset förhandlas?

A: Ja, priset är förhandlingsbart. Det kan ändras enligt din kvantitet eller förpackning



F8: Vad sägs om inspektion?

A: Vi har hela inspektionssystemet från råmaterial till slutprodukter, inklusive temperaturstegringstest, saltsprutningstestledningstyptest, mekanisk livslängdstest.



F9: Vad är betalningsvillkor?

A: TT, Paypal, Western Union, Alibaba handelsförsäkring och L/C är acceptabelt. 30% T/T i förväg, 70% balans före leverans.



F10: Vilken tjänst erbjuder företaget?

S: Vi har det professionella ingenjörsteamet som kan designa och utveckla formen för att komma fram till olika kundkrav.

Vi har också säljteamet för att erbjuda bra service från förköp till efterförsäljning.





Denna produkt är vanligtvis skräddarsydd.
Vi är en tillverkare och har en professionell teknisk avdelning som kan designa och tillhandahålla lösningar efter kundens behov.
Vänligen klicka på knappen nedan för att skicka oss informationen, så kommer vår säljare att kontakta dig för att ge dig designritningarna



Här är våra kundexempel för din referens

malaysiska kunder

Datablad N grad 2-A: Transformator H61 33 kV/400V på 160 kVA

DESIGNATIONER	S ENHETER	SPECIFIKA DATA	KANDIDATDATA
Tillverkare		Ska anges
Referensstandard		IEC 60076
Typ		Fas
moms		Hermetisk
Avrättning		Tropisk
Dielektrisk		PCB-fri olja
Installation		På stolpen
Driftsomgivningstemperatur	grad	45
Betygsatt frekvens	Hz	50
Märkeffekt	Kva	160
Nominell primärspänning	Kv	33
Isoleringsnivå tilldelad grundskolan	Kv	36
Antal faser i grundskolan		03
Sekundär spänning	V	400/230
Spänningsinställningsområde på M-sidan i olastad	%	±2.5
Koppling		Yzn11
Kortslutningsspänning	%	4 - 4.5
Neutral storlek för en last	%	100
Maximala vakuumförluster	W	230 – 460
Förluster på grund av Maxi belastning	W	1450 - 2350
Maximal konstant oljetemperatur	grad	55
Maximal temperatur på lindningarna i stationärt tillstånd	grad	60
Lindningsmaterial		Elektrolytisk koppar
Maximal ljudnivå	Db	52
50Hz industriell frekvenshållning, 1 min	Kv	50 - 70
Stötvågsmotstånd (1,2/50 mikros)	Kv	125 - 170
Kyl		PÅ EN
Namnskylt		01
Jordningsanslutning		01
Mått Höjd/bredd/djup	mm x mm x mm	1200 X 1050 X 710
Transformatorns totala massa inklusive olja	Kg	400
Oljemassa	Kg	90
MÅLA
		Tropicalized och anti-rost
		Skikten
		Pärm
		Färg
		Planer och tekniska diagram ska tillhandahållas.



OM BEHÖVER MER DETALJER, VÄNLIGEN KONTAKTA OSS
