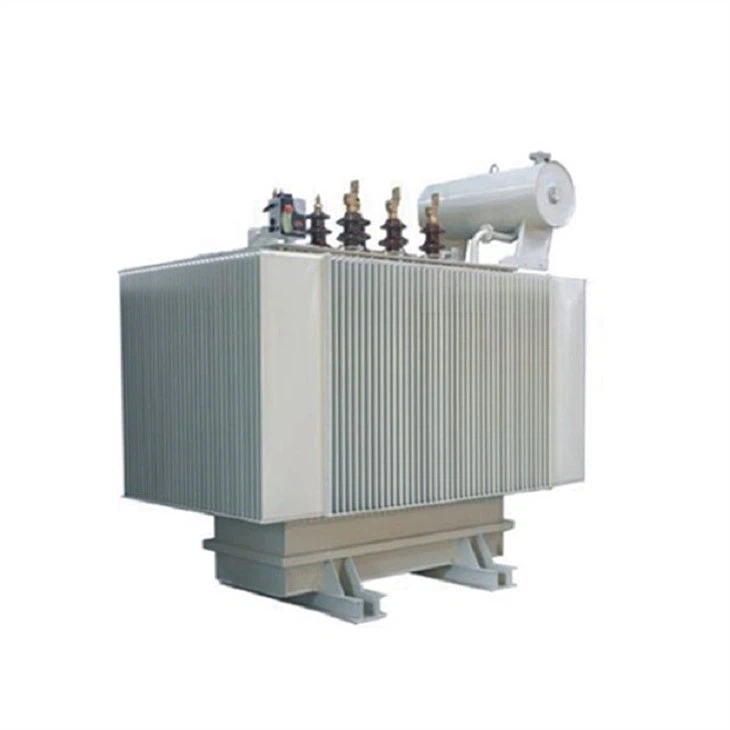

Olja Fylld Transformator

1. Denna modell är producerad enligt Kinas nationella GB-standard och internationell IEC-standard. 2. Använd olja som huvudisoleringsmetod för transformatorn, och använd olja som kylmediet, såsom oljeinsänkad naturlig kylning, oljeinsänkad luftkylning, oljeinsänkad vattenkylning och...

Skicka förfrågan

Beskrivning

1. Denna modell är producerad enligt Kinas nationella GB-standard och internationell IEC-standard.

2. Använd olja som huvudisoleringsmetod för transformatorn, och använd olja som kylmediet, såsom oljeinsänkad naturlig kylning, oljeinsänkad luftkylning, oljesänkad vattenkylning och påtvingad oljecirkulation.

3. Huvudkomponenter: järnkärna, lindning, bränsletank, oljekudde, andningsapparat, explosionssäkert rör (tryckavlastningsventil), kylare, isolerande hylsa, tappbrytare, gasrelä, termometer, oljefilter etc.

4. Ofta används i höghus, kommersiella centra, tunnelbanor, flygplatser, stationer, industri-och gruvföretag, borrplattformar och oljeproduktion plattformar; speciellt lämplig för brandfarliga, explosiva och andra tuffa miljöer.

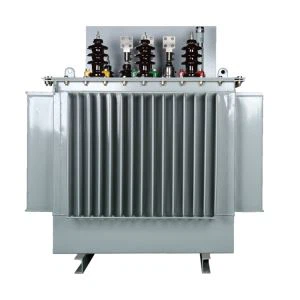

Distribution Power Transformer

Tillämplig miljö:

1. Hög temperatur: +40°C

2. Låg omgivningstemperatur: -25°C

3. Höjd över havet:<>

4. Genomsnittlig per månad relativ luftfuktighet: 90% (20° C)

5. Installationsplats: inomhus eller utomhus, där det inte finns någon brand, explosionsrisk, allvarlig förorening, kemisk korrosion och svår vibration.

Teknisk Parameter:

KVA (Klassad kapacitet)	Spänning Kombination			Symbol för anslutningsgrupp	Förlust R(W) utan belastning	Läs förlust R(W)	Impedans Spänning(%)	Ingen- lasta Ström (%)
KVA (Klassad kapacitet)	Hög spänning(KV)	Tappning Utbud av hög spänning	Låg spänning (KV)	Symbol för anslutningsgrupp	Förlust R(W) utan belastning	Läs förlust R(W)	Impedans Spänning(%)	Ingen- lasta Ström (%)
30	20	±5% ±2x2,5%	0.4	Dyn11 Yzn11 Yyn0	90	690/660	5.5	2.1
50					130	1010/960		2
63					150	1200/1150		1.9
80					180	1440/1370		1.8
100					200	1730/1650		1.6
125					240	2080/1980		1.5
160					290	2540/2420		1.4
200					340	3000/2860		1.3
250					400	3520/3350		1.2
315					480	4210/4010		1.1
400					570	4970/4730		1
500					680	5940/5660		1
630					810	6820	6	0.9
800					980	8250		0.8
1000					1150	11330		0.7
1250					1380	13200		0.7
1600					1660	15950		0.6
2000					1950	19140		0.6
2500					2340	22200		0.5
Obs: 1. Måtten och vikten kan komma att ändras efter behov. Uppgifterna i de två tabellerna omfattas av fabriksdokumenten.
2. För transformatorer med en klassad kapacitet på 500kva och under gäller belastningsförlustvärdet ovanför den diagonala linjen i tabellen Dyn11- eller Yzn11-anslutningsgruppen, och lastförlustvärdet under den diagonala linjen gäller för anslutningsgruppen Yyn0.
3. När transformatorns genomsnittliga belastningshastighet ligger mellan 35%-40 % kan den högsta drifteffektiviteten erhållas genom att använda förlustvärdet i tabellen.
