Tekniska egenskaper för SF6 helt isolerat ringnätverksskåp eller flerkretsdistributionsskåp

Tekniska egenskaper för SF6 helisolerade ringnätverksskåp eller flerkretsfördelningsskåp

(1) Modulär design, varje enhetsmodul kan fritt kombineras och utökas utan behov av laddning och urladdning, vilket gör det bekvämt för schemakombination och högspänningsmätningsdesign. Den är lämplig för ett brett spektrum av applikationer. SF6 helisolerade strömbrytare inlopps- och utloppsskåp (vakuum eller SF6 ljusbågssläckning), lastbrytare in- och utloppsskåp, busskopplingsskåp, mätskåp, lastbrytare säkringskombinationsskåp och TV-skåp (med eller utan strömbrytare). Kombinationsscheman kan vara en enhet, två enheter, tre enheter Den kompakta kombinationen av fyra enheter ger breda användningsmöjligheter för SF6 helisolerade ringnätverksskåp eller flerkretsdistributionsskåp.

(2) Skåpkroppen antar en bepansrad struktur, och det finns metallväggar mellan samlingsskenrummet och kopplingsrummet, såväl som mellan kopplingsrummet och kabelrummet. Den primära skyddsnivån för den helt isolerade strukturen kan nå IP67.

(3) Lastbrytaren med tre lägen är svetsad i det förseglade skalet av rostfritt stål fyllt med SF6-gas. Den har utmärkt lufttäthet, låg gasförbrukning och kan säkerställa att det inte finns något gasläckage under 30 år. Den uppfyller miljöskyddskraven. Den är inte bara lämplig för inomhusbruk, utan även för utomhusbruk med metall eller icke-metalliska skal, eller för användning i underjordiska eller halvt underjordiska elektriska transformatorstationer.

(4) Manövermekanismen använder korrosionsbeständig metall, och den roterande delens lager är utformade med självsmörjning. Produkten påverkas inte av miljön och är befriad från regelbundet underhåll. Det är också lätt att ansluta till omvärlden, vilket resulterar i liten driftseffekt, hög tillförlitlighet och längre livslängd

(5) Expansionsbussen använder en plug-in silikongummikontakt, som är helt isolerad och skärmad för att säkerställa konduktivitetens tillförlitlighet och inte påverkas av den omgivande miljön. Kombinationen anslutning och utbyggnad är praktiskt för framtida användare eller kapacitetsutbyggnad av elektrisk transformatorstation

(6) Prefabricerade silikongummiisolerade kabelanslutningar är införda på framsidan, vilket eliminerar nackdelarna med obekväm kabelinstallation som orsakas av den lilla storleken och det smala utrymmet i lastbrytarskåpet. De kan tas isär, snabbt återställas och installeras bekvämt under underhåll; Den yttre ytan använder en ny typ av halvledarmaterial som ett avskärmande skikt, som jordas under drift och inte påverkas av fukt, kondens, damm, smuts etc., vilket ger högre säkerhet; Underhållsfri; Utseendet är mångsidigt, nytt och vackert och kan förgrenas eller kopplas parallellt; Den har översvämningsförebyggande funktion och kan fungera under en kort tid på 4,5 m under vattnet.

(7) För att möta kraven på automatisering av distributionsnät och förbättra distributionssäkerheten kan det nya flerkretsdistributionsskåpet utrustas med elektriska mekanismer, TV och distributionsnätverkskontrollterminaler efter behov, med tre fjärrfunktioner. Det kan uppnå fjärrövervakning av driftstatus och fel på huvudkomponenterna, fjärrmätavläsning, fjärrstyrning etc.

(8) Skåpets kropp är designad med miniatyrisering och använder en roterande lastbrytare med tre lägen, vilket effektivt minskar antalet komponenter och uppnår mekanisk femförhindrande förregling. Vakuumbrytaren är fylld med SF6-gasisolering, och utnyttjar respektive fördelar med vakuumbågsläckning och SF6-gasisolering för att göra den övergripande strukturen mer kompakt; Strömbegränsande säkringar utvecklas också mot miniatyrisering, hög kapacitet, hög brytkapacitet och snabb smältning. Kombinationen av de två gör skåpstommen mindre och mindre.

(9) Vänligt driftgränssnitt säkerställer säkerheten för operatörer och underhållspersonal. Primärlinjesimuleringsdiagrammet och simuleringsdisplayen kan visa brytarnas interna status, vilket gör driften enkel, korrekt och säker

PRODUKT LÄNK

http://www.switchgear-china.com/showroom/35kv-rmu-sf6-gas-isolated-ring-main-unit-switchgear.html

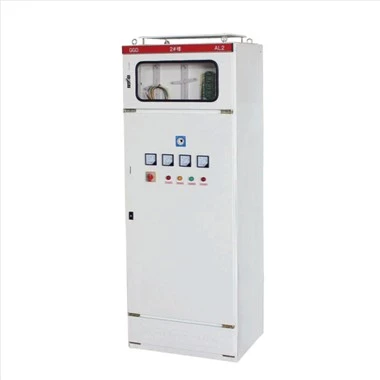

PRODUKTFOTO

Denna produkt är vanligtvis skräddarsydd.
Vi är en tillverkare och har en professionell teknisk avdelning som kan designa och tillhandahålla lösningar efter kundens behov.
Kontakta vår säljare för att få designritningar

Här är våra kundexempel för din referens
