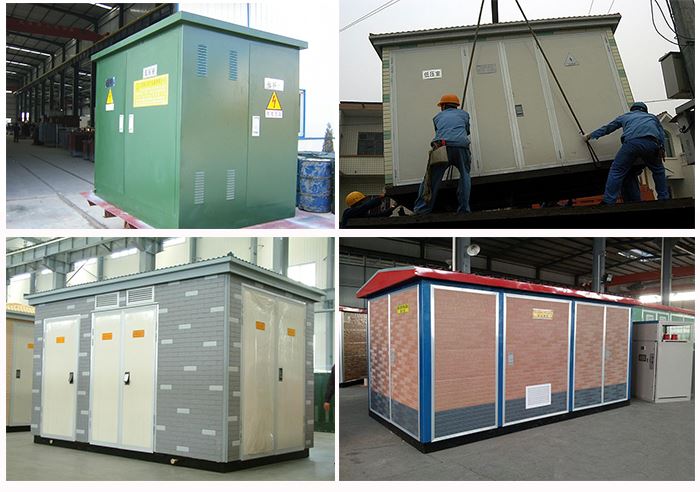

Utomhus box typ prefabricerade kombinerade transformatorstation

Prefabricerad transformator transformator transformator transformatorstation är en kompakt transformatorstation som kombinerar högspänningsbrytare, lågspänningsfördelningspanel, distributionstransformator, elektrisk energiberäkningsdel och effektkompensationsanordning.

Servicetillstånd

1. Höjd: ≤1000m (över havet)

2. Omgivningstemperatur: högsta och lägsta 40C -25°C

Den högsta medeltemperaturen per månad: ≤35C

Den högsta årliga medeltemperaturen: ≤25C

3. Relativ luftfuktighet: dygnsmedelvärde ≤95%, månadsgenomsnitt ≤90%

4. Maximal daglig temperaturskillnad: 25°C

5. Solintensitet: 0.1W/CM2 (vindhastighet 0.5M/S);

6. Vindhastighet utomhus: ≤35 m/s.

7. Föroreningsnivå: nivå tre.

8. Regntät betyg: nivå 3;

9. Anläggningens lutning bör inte vara större än 3°.

10. Seismiskt motstånd: markens horisontella acceleration är 0.2g

Den vertikala accelererande marken är 0.1g;

11. Installationsplats: Det får inte finnas någon brand-/explosionsrisk/allvarlig förorening/kemiska ämnen

Korrosion och subtila vibrationer.

Om servicevillkoren skiljer sig från ovanstående villkor ska kunden förhandla med tillverkaren.

Funktionen

1. Transformatorstationens ram är tillverkad av rostskyddat räfflad stål och vinkelstål, så den är tillräckligt tuff när det gäller maskiner och styvhet.

2. Skalet materialet kan vara kallvalsade stålplåt, rostfritt stål platta, aluminiumlegering platta, komposit färgplatta.

3. Transformatorstationens små rum är indelade i separata små rum med stålplåtar. De små rummen kan ordnas i olika former såsom de kinesiska karaktärerna "öga" och "nivå".

4. För att underlätta övervakning och underhåll är transformatorrummet, högspänningsrummet och lågspänningsrummet alla utrustade med belysningsanordningar.

5. Transformatorstationslocket är utformat med två lager för att förhindra värmestrålning och öka inomhustemperaturen.

6. Transformatorn använder huvudsakligen naturlig ventilation. När temperaturen överstiger det inställda värdet börjar den axiella fläkten på toppen automatiskt att styra transformatorns rumstemperatur.

7. Alla roterande anslutningsdelar är utrustade med tätningsanordningar, som har god fuktbeständighet.

8. Perfekt skydd prestanda, bekväm drift, och perfekt "fem förebyggande" funktioner på högtryckssidan för att säkerställa säkert underhåll.

9. Kompakt struktur, vackert utseende, kan användas tillsammans med den omgivande miljön.

Beställningsinstruktion:

1. Konceptuell ritning eller elektriskt schematiskt diagram över huvudkretsen.

2. Modell, specifikation och kvantitet av huvudkomponenter.

3. Inkommande och utgående linje läge och kabel specifikation, etc.

4. Skal material och utseende: kompositplatta, stålplåt, rostfritt stål plåt, cementplåt, etc.

5. Övriga orderkrav.
